光化學金屬蝕刻
利用計算機輔助設計（CAD）
光化學金屬蝕刻的過程始于使用CAD或Adobe Illustrator創建設計。盡管設計是過程的第一步，但并不代表計算機計算的結束。一旦渲染完成，將確定金屬的厚度以及適合放置在一張板上的零件數量，這是降低生產成本的必要因素。第二個與板材厚度有關的方面是確定零件公差，這取決于零件的尺寸。
光化學金屬蝕刻的過程始于使用CAD或Adobe Illustrator創建設計。然而，這不是唯一涉及計算機計算的環節。完成設計后，會確定金屬的厚度，以及能夠放置在一張板上的零件數量，以降低生產成本。此外，零件的公差取決于零件的尺寸，這也影響到板材的厚度。
金屬制備
與酸蝕刻一樣，金屬在進行加工之前必須徹底清潔。每一塊金屬都會經過用水壓和溫和溶劑進行擦洗、清潔和凈化的過程。該過程可以去除油污、雜質和微小顆粒。這是為了在金屬表面涂覆光刻膠膜時提供一個平滑干凈的表面，以確保牢固附著。
使用光刻膠膜對金屬片進行層壓

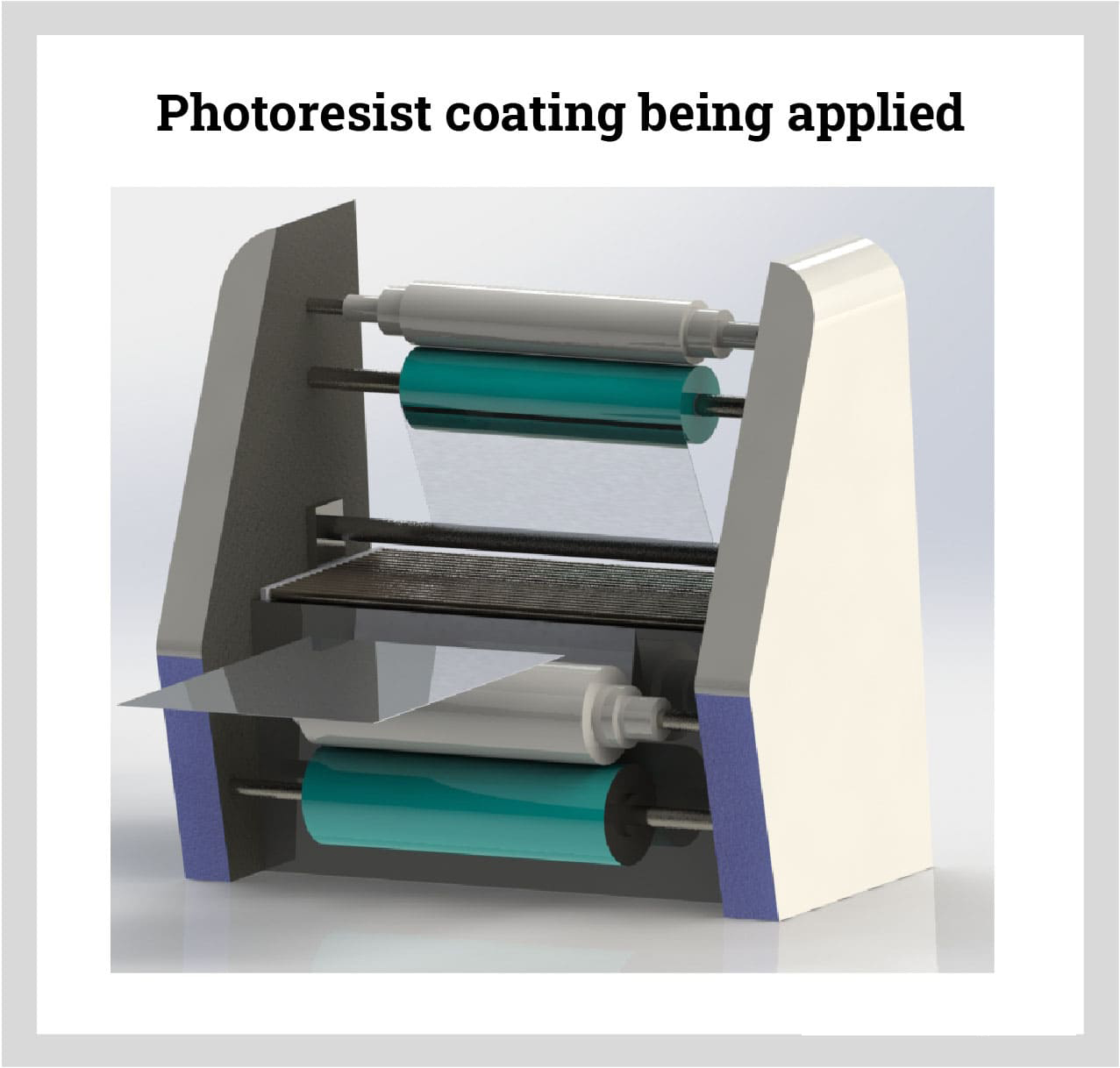

層壓是將光刻膠膜應用在金屬片上的過程。金屬片在滾筒之間移動，滾筒涂覆并均勻地應用層壓。為了避免金屬片的過度暴露，該過程在一個使用黃光照明的房間中進行，以防止紫外線照射。通過在金屬片邊緣打孔，提供了金屬片的正確對齊。通過將金屬片進行真空密封，可以避免層壓涂層中的氣泡，從而使層壓層平整。
為了準備金屬進行光化學金屬蝕刻，必須徹底清潔以去除油脂、污染物和顆粒。每個金屬件都會經過擦洗、清潔和用溫和溶劑和水壓洗凈，以確保表面光滑、干凈，以便能夠應用光刻膠膜。
下一步是層壓，涉及將光刻膠膜應用到金屬片上。金屬片在滾筒之間移動，以均勻涂覆和應用膠膜。該過程在一個黃光照明的房間中進行，以防止紫外線照射。金屬片邊緣打孔提供了正確的對齊，而真空密封則使層壓層變平，并防止氣泡形成。
光化學工藝

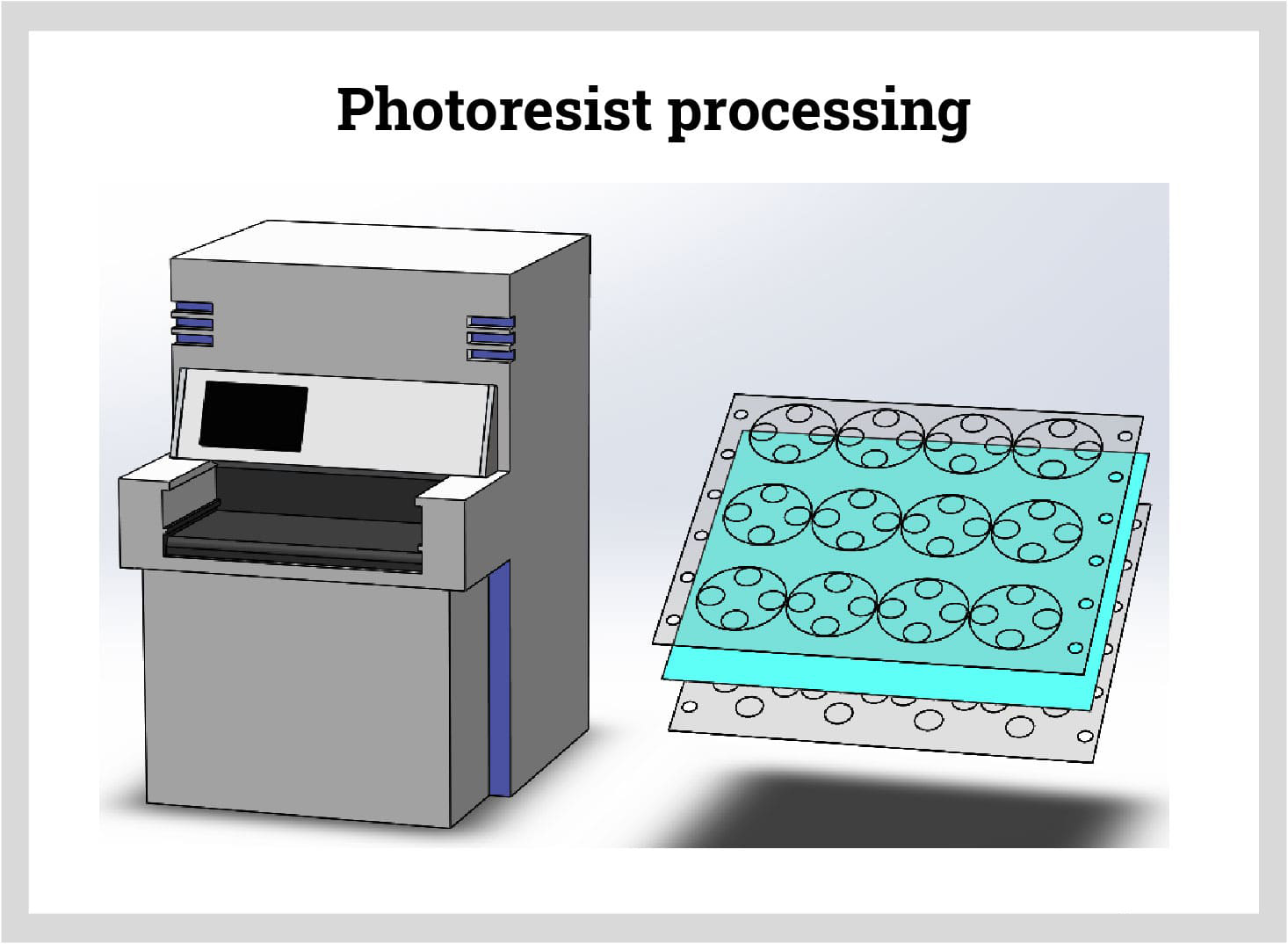

在光刻膠處理過程中，通過將CAD或Adobe Illustrator的圖像放置在金屬板上的光刻膠層上。通過將CAD或Adobe Illustrator的圖像夾在金屬板上下兩側，將其壓印在金屬板上。一旦金屬板上應用了圖像，它們會暴露在紫外光下，使圖像永久固定。紫外光透過層壓板的透明區域，使光刻膠變得堅固和硬化。層壓板的黑色區域則保持柔軟，不受紫外光的影響。
在光化學金屬蝕刻的光刻膠處理階段，CAD或Adobe Illustrator設計的圖像被轉移到金屬板上的光刻膠層上。這是通過將設計夾在金屬板的上下兩側來完成的。一旦圖像被應用到金屬板上，它會接受紫外光的照射，使圖像永久固定。
在紫外曝光過程中，光刻膠層的透明區域允許紫外光穿過，使光刻膠硬化并變得堅固。相反，光刻膠層的黑色區域保持軟性，不受紫外光的影響。這個過程形成了一個圖案，將指導蝕刻過程，其中硬化的區域?qū)⒈Ａ粝聛恚浶缘膮^(qū)域?qū)⒈晃g刻掉。

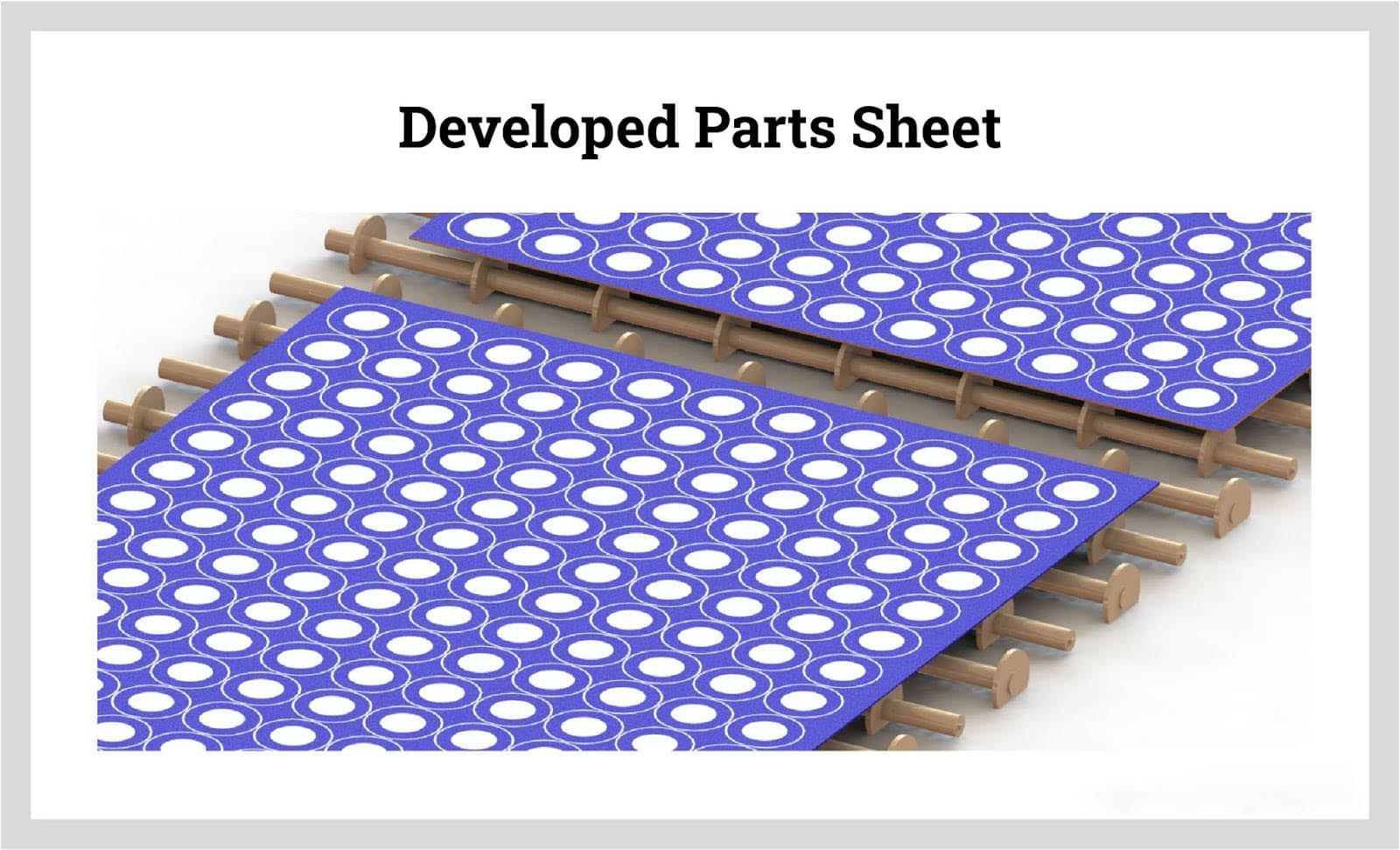

在光刻膠處理完成后，金屬片進入開發機，該機器使用堿性溶液（主要是碳酸鈉或碳酸鉀溶液）洗去軟性光刻膠膜，使待蝕刻的零件暴露出來。這個過程去除了軟性光刻膠，只留下了硬化的光刻膠，即待蝕刻的部分。在下面的圖像中，硬化的區域為藍色，軟性區域為灰色。沒有被硬化光刻膠保護的區域是將在蝕刻過程中被去除的金屬部分。
在光刻膠處理階段之后，金屬片被轉移到開發機上，該機使用一種堿性溶液，通常是碳酸鈉或碳酸鉀。這種溶液將洗去軟性光刻膠膜，暴露出待蝕刻的部分。
因此，軟性光刻膠被去除，而硬化的光刻膠保留下來，對應于需要蝕刻的區域。在形成的圖案中，硬化區域顯示為藍色，而軟性區域顯示為灰色。未被硬化光刻膠保護的區域代表著在蝕刻過程中將被去除的暴露金屬部分。
蝕刻

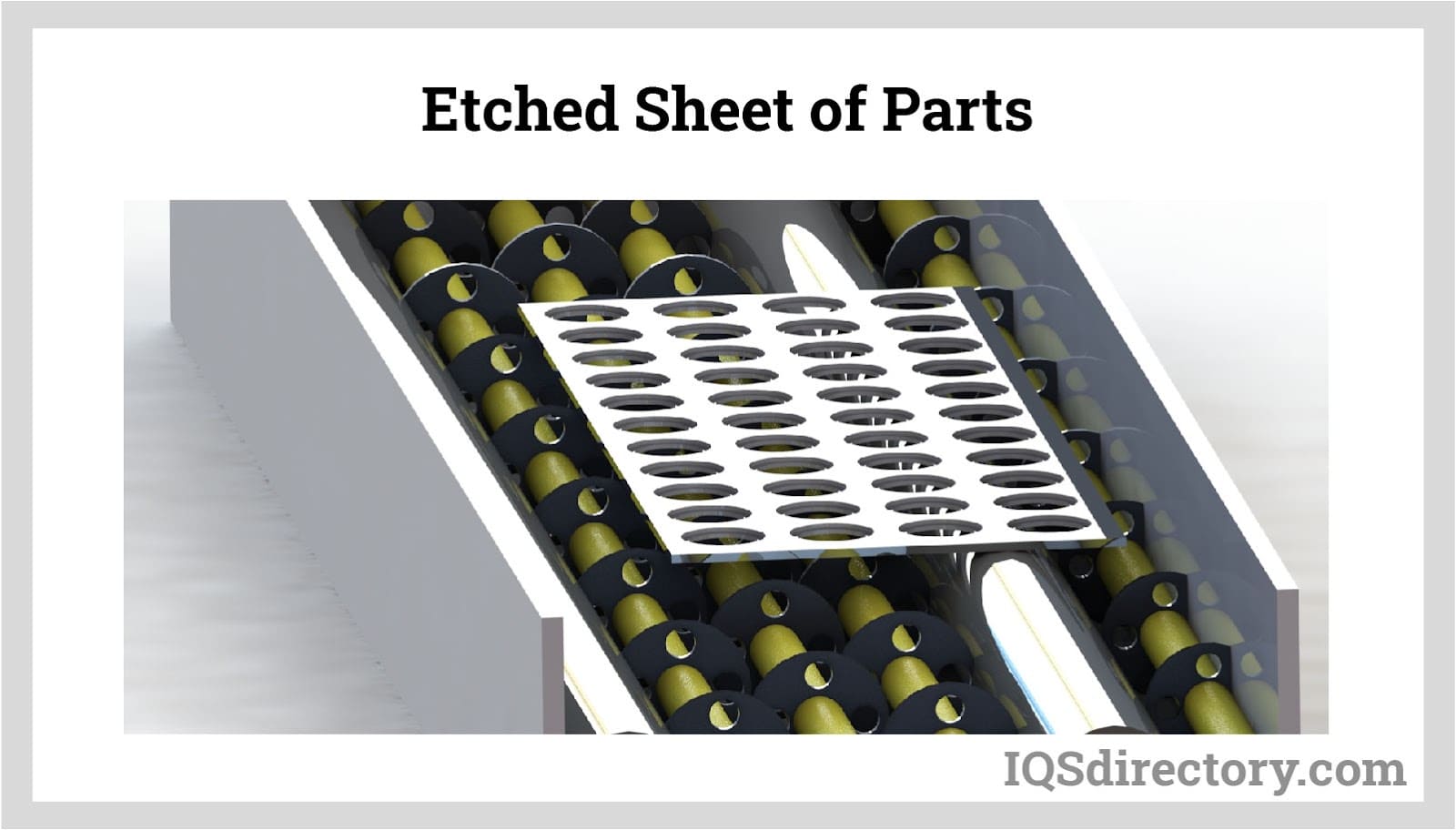

與酸蝕刻過程類似，經過顯影處理的金屬片被放置在傳送帶上，通過機器將蝕刻劑注入金屬片上。當蝕刻劑與暴露的金屬接觸時，它會溶解金屬，保留受保護的區域。
在大多數光化學過程中，常使用三氯化鐵作為蝕刻劑，它從傳送帶的底部和頂部噴灑。選擇三氯化鐵作為蝕刻劑的原因是它使用安全且可回收。對于蝕刻銅及其合金，通常使用氯化銅。
蝕刻過程需要精確的時間控制，不同金屬的蝕刻時間也有所差異，因為某些金屬的蝕刻速度比其他金屬更快或更慢。對于光化學蝕刻的成功，準確的監控和控制至關重要。
在光化學蝕刻的蝕刻階段，經過顯影處理的金屬片被放置在一個傳送帶上，通過一臺機器使蝕刻劑注入金屬片上。蝕刻劑會溶解暴露的金屬，留下金屬片上受保護的區域。
在大多數光化學過程中，常使用三氯化鐵作為蝕刻劑，因為它使用安全且可回收。對于銅及其合金，使用氯化銅作為蝕刻劑。
蝕刻過程必須根據被蝕刻金屬的類型進行精確的時間控制和控制，因為一些金屬需要比其他金屬更長的蝕刻時間。為確保光化學蝕刻過程的成功，精確的監控和控制至關重要。
去除保護膜

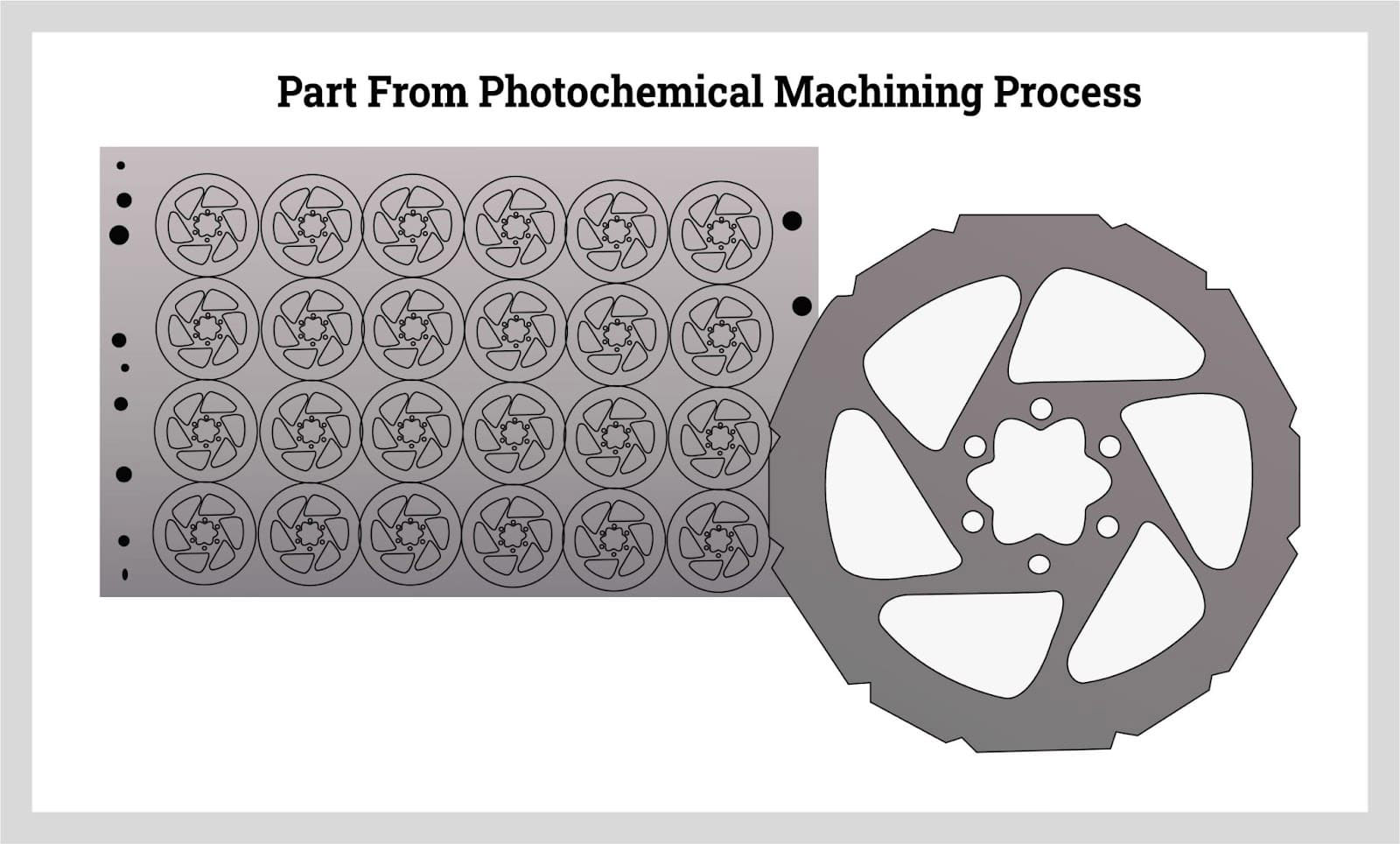

在去除剩余膠膜的過程中，會將膠膜去除劑涂在零件上，以去除任何剩余的膠膜。完成去膜后，得到最終的零件，如下圖所示。
在蝕刻過程完成后，通過涂布膠膜去除劑來去除金屬片上的剩余膠膜。這個過程會將金屬表面上的任何剩余膠膜去除掉。
一旦剝離過程完成，最終的金屬零件就會呈現出來，可以在產生的圖像中看到。
