金屬沖壓的基礎知識
金屬沖壓是一種將平板金屬片轉化為特定形狀的制造過程。它是一個復雜的過程，可以包括多種金屬成形技術，如沖裁、沖孔、彎曲和穿孔等。
全球有數以千計的公司提供金屬沖壓服務，為汽車、航空航天、醫療等行業提供零部件。隨著全球市場的發展，對快速生產大批復雜零部件的需求不斷增加。
以下指南介紹了金屬沖壓設計過程中常用的最佳實踐和公式，并提供了將成本削減考慮因素納入零部件設計的建議。
沖壓是一種通過應用力和模具將金屬材料加工成所需形狀的制造過程。以下是沖壓的基本知識：
- 材料選擇：常用的沖壓材料包括鋼鐵、鋁和不銹鋼等。材料的選擇取決于所需零件的性能和要求。
- 模具設計：模具是用于將金屬材料沖壓成特定形狀的工具。模具包括上模和下模，它們的設計需要考慮零件的形狀、尺寸和復雜度。
- 沖裁：沖裁是將平板金屬材料切割成所需形狀的過程。通過在模具中施加壓力，切割模具將材料切割成所需形狀的零件。
- 沖孔：沖孔是在金屬材料中創建孔洞的過程。通過在模具中使用沖孔模具施加壓力，將孔洞沖壓到材料中。
- 彎曲：彎曲是將金屬材料彎折成所需形狀的過程。通過在模具中施加壓力，將材料彎曲成特定的角度或曲線。
- 成型：成型是將平板金屬材料加工成復雜形狀的過程。通過在模具中施加多個步驟的壓力，逐漸改變材料的形狀。
- 表面處理：沖壓后的零件可能需要進行表面處理，如涂漆、電鍍或噴砂等，以提高其外觀和耐腐蝕性。
沖壓是一種廣泛應用于制造業的加工方法，它可以高效地生產大批量的零件，并具有精確度和重復性。通過合理設計模具和選擇合適的材料，可以實現高效的沖壓生產過程。

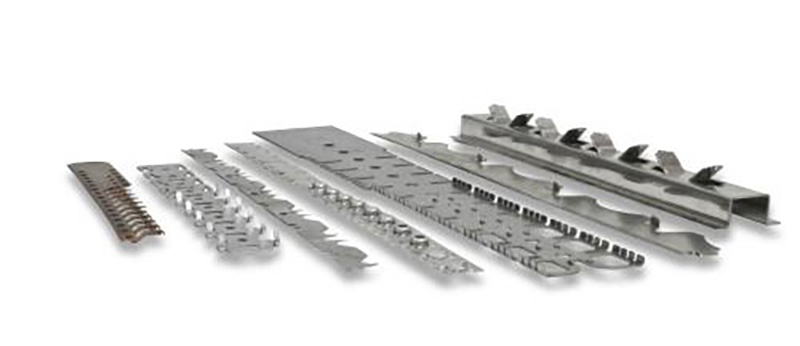

漸進沖壓

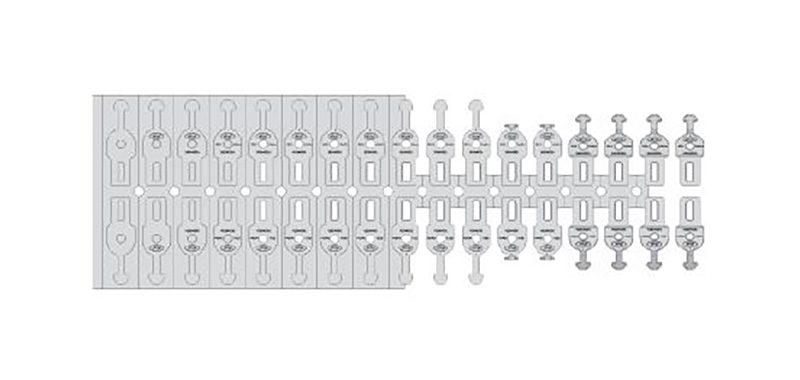

漸進模沖壓是一種高效的沖壓工藝，通常用于大批量生產復雜零件。在漸進模沖壓過程中，金屬板材依次通過一系列模具工位，逐步進行多個沖壓操作，最終完成零件的制造。
漸進模沖壓的主要特點包括：
- 多工位設計：漸進模沖壓設有多個工位，每個工位都執行特定的沖壓操作。通過逐一通過不同的工位，連續進行多個沖壓操作，從而完成復雜零件的成形。
- 自動化操作：漸進模沖壓通常采用自動化設備進行操作，包括進料、定位、沖壓、排料等過程。這種自動化操作提高了生產效率和一致性，并減少了人為錯誤的可能性。
- 高精度和重復性：由于每個工位都精確控制沖壓操作的位置和力度，漸進模沖壓能夠?qū)崿F(xiàn)高精度和重復性，確保每個零件都具有一致的尺寸和質量。
- 快速生產：漸進模沖壓能夠在短時間內連續生產大量零件，提高生產效率和產量。
- 多功能性：漸進模沖壓可以同時進行多種沖壓操作，例如沖裁、沖孔、彎曲等，使其適用于制造各種形狀和類型的零件。
漸進模沖壓廣泛應用于汽車工業、電子設備、家電、航空航天等領域，特別適用于生產復雜的金屬零件和組件。
四滑塊式?jīng)_壓
四滑塊沖壓是一種特殊的沖壓工藝，用于生產復雜形狀的金屬零件。它利用四滑塊沖床，通過控制四個滑塊的運動來完成多個沖壓操作。
四滑塊沖壓的主要特點包括：
- 四滑塊沖床：四滑塊沖床具有四個滑塊，分別控制不同的沖壓操作。每個滑塊可以獨立運動，具有靈活性和多功能性。
- 復雜零件制造：四滑塊沖壓適用于制造具有復雜形狀的零件，如彎曲、扭轉、齒輪、彈簧等。通過控制四個滑塊的運動和位置，可以實現復雜零件的成形。
- 高精度和穩定性：四滑塊沖壓具有較高的精度和穩定性，可以生產具有一致尺寸和質量的零件。通過精確控制滑塊的運動和沖壓力度，可以獲得精準的成形結果。
- 高效生產：四滑塊沖壓可以在較短的時間內完成多個沖壓操作，提高生產效率和產量。它適用于大批量生產需要高速生產的零件。
- 適用材料廣泛：四滑塊沖壓適用于各種金屬材料，如鋼、鋁、銅等。它可以處理不同厚度和硬度的材料，滿足不同零件的要求。
四滑塊沖壓被廣泛應用于汽車行業、電子設備、家電、五金制品等領域。它是一種高效、靈活和精密的沖壓工藝，可用于生產復雜形狀和要求嚴格的零件。
拉伸沖壓
拉深沖壓是一種金屬沖壓工藝，用于將平板金屬材料轉變?yōu)榫哂猩疃鹊娜S形狀。它通過將金屬材料拉伸到模具中形成所需的形狀。
拉深沖壓的主要特點包括：
- 深度成形：拉深沖壓適用于制造具有深度的零件，例如圓筒形零件、碗狀零件、錐形零件等。通過逐漸拉伸和形變金屬材料，可以實現所需的深度和形狀。
- 模具設計：拉深沖壓需要特殊設計的模具，以容納金屬材料的形變和拉伸。模具通常包括一個凹模和一個頂模，它們共同作用來形成所需的零件形狀。
- 高精度和一致性：拉深沖壓具有較高的精度和一致性，可以生產具有相同尺寸和質量的零件。通過精確控制模具的形狀和材料的形變，可以獲得精準的成形結果。
- 多級成形：拉深沖壓通常需要多個沖壓工序，每個工序逐漸增加材料的拉伸和形變程度。這些工序的組合可以實現更復雜的零件形狀和更大的深度。
- 材料選擇：拉深沖壓適用于各種金屬材料，包括鋼、鋁、銅、不銹鋼等。材料的選擇取決于零件的要求，例如強度、耐腐蝕性和成本等因素。
拉深沖壓廣泛應用于汽車制造、家電制造、航空航天、工業設備等領域。它是一種高效、精密和經濟的成形工藝，可用于生產各種深度零件，并滿足不同行業的需求。
沖壓加工需要的工具
- 沖壓模具（Die）：沖壓模具是沖壓加工的關鍵工具。它由上模和下模組成，用于將金屬板材加工成所需形狀。上模和下模的設計形狀與最終產品形狀相匹配。
- 壓力機（Press）：壓力機是用于施加力量和運行沖壓模具的設備。它可以是機械式、液壓式或電動式的。壓力機通過向沖壓模具施加壓力，將金屬板材壓制成所需形狀。
- 夾具（Fixture）：夾具用于固定金屬板材以確保在沖壓過程中的穩定性和準確性。夾具的設計可以根據不同的產品和沖壓工藝進行調整。
- 切割工具（Cutting Tools）：切割工具用于在沖壓過程中切割金屬板材，如剪切刀具或切斷刀具。切割工具的設計和形狀取決于所需的切割形式和尺寸。
- 彎曲工具（Bending Tools）：彎曲工具用于在沖壓過程中將金屬板材彎曲成所需的形狀。它可以是彎曲模具或折彎機等設備。
這些制造工具在沖壓加工中起著關鍵的作用，確保了產品的精確度、一致性和質量。根據具體的沖壓工藝和產品要求，這些工具可以進行定制和調整。
金屬沖壓設計過程包括以下幾個關鍵步驟：
- 產品規劃和需求分析：確定所需的產品形狀、尺寸和功能。了解客戶的需求和要求，以及產品的應用領域和市場。
- 材料選擇：根據產品的要求和性能，選擇適合的金屬材料?？紤]材料的強度、耐腐蝕性、可加工性和成本等因素。
- 沖壓模具設計：根據產品的形狀和尺寸，設計和制造沖壓模具。模具應考慮材料流動、變形和切削等因素，確保準確的形狀和尺寸。
- 壓力機選擇：根據產品的要求和生產量，選擇適當?shù)膲毫C。考慮壓力機的能力、速度、穩定性和控制系統等因素。
- 工藝規劃：確定沖壓的工藝參數，包括壓力、速度、沖程和沖壓順序等。進行模擬和測試，以優化工藝參數并確保產品質量。
- 模具試模和樣品驗證：制造和調整沖壓模具，并進行試模和樣品驗證。檢查樣品的形狀、尺寸和質量，進行必要的調整和改進。
- 批量生產：根據產品需求，進行批量生產。監控生產過程，進行質量控制和檢驗，確保產品的一致性和符合要求。
- 過程改進和優化：根據生產經驗和反饋，進行過程改進和優化。尋找提高效率、減少成本和提高產品質量的方法和策略。
這些設計過程是金屬沖壓的基本步驟，需要綜合考慮產品需求、材料特性、模具設計和工藝參數等因素，以確保生產出符合要求的金屬沖壓件。
